O que é um projeto arquitetônico otimizado para steel frame?

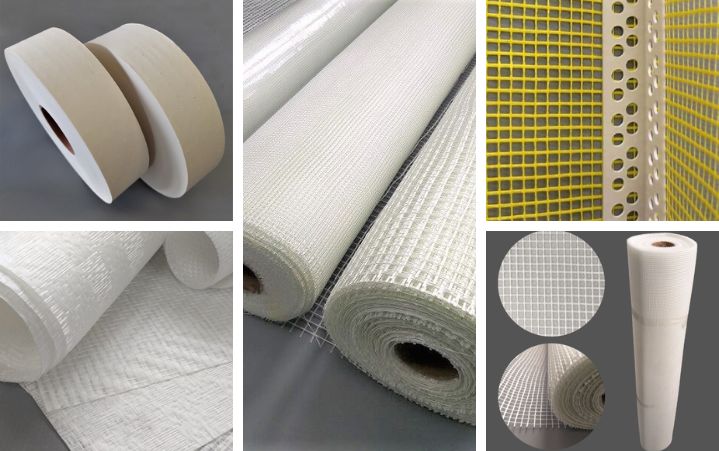

produtos utilizados na construção seca (steel frame) tela, fita telada, fita para drywall, cantoneira, etc

Um projeto arquitetônico otimizado para steel frame envolve conceitos complexos, pois para alcançar a otimização é necessário padronizar materiais, cálculos e o método construtivo.

Felizmente esse trabalho já está previamente feito e concretizado com regras, códigos e leis para toda a cadeia da construção civil, fornecendo conceitos para a indústria, projetistas e construtores.

Ao contrário da complexidade na criação de processos otimizados, as regras de otimização são muito fáceis de entender e seguir durante a execução dos projetos.

Antes de abordar o que é um projeto arquitetônico otimizado para steel frame é preciso esclarecer o que é otimização e porque um projeto de arquitetura com sistema construtivo otimizado deve estar adequado ao steel frame.

Otimização na construção civil

Otimizar é tirar o melhor proveito de algo. Otimizar significa criar condições ótimas e favoráveis para que, no caso da construção civil, um determinado processo construtivo seja executado aproveitando suas melhores qualidades e características.

De acordo com a arquiteta Fabiani Franzen*, que é especialista em steel frame e trabalha com o sistema desde 2002, um projeto arquitetônico otimizado para steel frame aproveita as potencialidades do sistema e usa esse conhecimento para proporcionar um alto desempenho construtivo.

A otimização na construção civil tem o objetivo de buscar a eficiência do sistema, garantindo segurança, habitabilidade, durabilidade e a manutenibilidade da edificação, destacou a arquiteta.

Além da eficiência construtiva, é preciso adequar os revestimentos dos painéis e isolamentos utilizados nas paredes em steel frame às condições especiais de cada projeto.

A expertise está em compreender as características do sistema construtivo em steel frame e aplicar esse conhecimento na “modulação” do projeto arquitetônico e na especificação dos revestimentos que podem variar conforme o clima, região e localização”, afirmou Fabiani.

Steel frame e a modulação

Uma das principais características do steel frame, e de todos os sistemas construtivos considerados parte da construção seca, é a modulação.

O steel frame é um sistema modular que constrói encaixando materiais como em um grande lego. Da mesma forma, sistemas como o de blocos de concreto também são executados conforme o conceito de encaixe e para que a construção possa ser executada é necessário seguir a modulação imposta pelas peças de concreto.

No steel frame a colocação das peças estruturais e os revestimentos precisam seguir uma modulação padronizada que é predefinida e serve de base para a fabricação dos componentes nas indústrias do mundo todo.

Como existem diversos tipos de revestimentos e isolamentos para o steel frame, cada um é fabricado por uma indústria diferente, então foi necessário a criação de uma modulação para que todos ou componentes fossem compatíveis e pudessem ser empregados de forma harmônica e exata.

No Brasil o conceito de obras modulares não é muito conhecido, o estilo mais utilizado é a construção com estrutura de concreto e fechamento de tijolos.

Na maioria das vezes, os projetos deste sistema seguem padrões de ergonomia, plástica e funcionalidade, mas não são modulares ou respeitam uma modulação.

O que é uma obra modular?

O conceito técnico que embasa obras modulares na construção civil é a coordenação modular. Que nada mais é do que a técnica que relaciona medidas de projeto com medidas modulares. Essa definição foi apresentada na ABNT-NBR 5706.

De acordo com a arquiteta Fabiani, a coordenação modular acontece por meio de um reticulado espacial que referencia o desenho do projeto. “Para Rosso (1976) além de ser um instrumento de projeto, a coordenação modular é uma metodologia sistemática de industrialização”, salienta a arquiteta.

A modulação do steel frame (sistema construtivo seco) foi desenvolvida para padronizar os projetos e a fabricação dos componentes. Consequentemente, as construções modulares podem ser facilmente industrializadas, ou seja, construídas quase que na sua totalidade em ambiente industrial.

Os componentes pré-fabricados, quando unidos e encaixados em ambiente industrial geram um impacto positivo na dinâmica de uma construção. Parte do tempo no canteiro de obras é transferido para um ambiente controlado, automatizado, seguro e com alto controle de qualidade.

Esse processo de industrialização envolve a fabricação dos componentes pré-fabricados, a montagem de módulos ou painéis que são transportados até o terreno e encaixados, formando grandes construções.

Construção industrializada

Parece que a industrialização de construções é algo novo ou inovador, mas em países desenvolvidos esse conceito já é amplamente difundido e real.

Para se ter uma ideia do avanço tecnológico das construções modulares, em 1999 a Cartwright Pikard Architects projetou o premiado edifício Murray Grove com o sistema de construção modular Yorkon.

O edifício Murray Grove foi o primeiro conjunto habitacional modular com cinco andares, montado em doze semanas. A área total do empreendimento é de 2.150m2. As unidades modulares chegaram ao local da obra com tubulações pré-instaladas, banheiro equipado e cozinha.

A Yorkon faz parte do grupo Portakabin (criado em 1961) que é pioneiro na construção modular na Inglaterra. Eles entregam edifícios de alta qualidade, de qualquer tamanho e para atender a qualquer tipo de uso, com uma redução de tempo de obra em 70% quando comparado à construção tradicional.

Em 1961 a Portakabim desenvolveu o primeiro modelo de edifício portátil, o PK16. Atualmente, esse modelo é referência na construção modular com operações em sete países da Europa.

No Japão, residências são construídas a partir de unidades modulares que podem ser personalizadas através das opções oferecidas pela indústria em catálogos.

Na construção industrializada, o tempo de execução da obra diminui e ocorrem menos acidentes, pois algumas etapas executadas no canteiro de obras são realizadas no ambiente industrial controlado e muitas vezes com Certificados ISO (International Organization for Standardization).

Além disso, ocorre a diminuição do tempo de estadia no canteiro de obras e uma redução bem grande na emissão de CO2.

O impacto no entorno reduz, menos resíduos são descartados no meio ambiente, etc. A lista de características positivas da construção industrializada é enorme, mas não são só flores.

No Brasil a construção industrializada caminha a passos lentos, mas com certeza é uma trajetória sem volta.

Componentes pré-fabricados do steel frame

O sistema construtivo steel frame possui muitos processos industrializados, pois seus componentes são pré-fabricados e depois unidos no canteiro de obras. É por isso que muitas vezes os profissionais da construção a seco são chamados de “montadores”.

Os componentes pré-fabricados são produzidos de acordo com as regras e normas do steel frame, minimizando muito trabalho na obra e o desperdício.

Alguns componentes utilizados no sistema construtivo steel frame:

Chapa de drywall (gesso acartonado)

  • 1,20 m x 1,80 m
  • 1,20 m x 2,40 m
  • 1,20 m x 3,00 m

Placa cimentícia

  • 1,20 m x 2,40 m

OSB

  • 1,20 m x 2,40 m

Painel lã de Vidro

  • 1,20 m x 0,6 m x 100 mm

Rolo lã de Vidro WF 4

  • 1,20 m x 12,5 m x 50 mm

Tela para base coat

Tela para base coat

A tela para base coat de fibra de vidro álcali resistente é aplicada em conjunto com argamassas poliméricas sobre placas cimentícias, XPS, EPS e PU para criar uma película reforçada proporcionando ótimo acabamento entre as chapas.

A utilização da tela para base coat diminui o risco do aparecimento de trincas e melhora o acabamento entre as chapas.

Entre as vantagens do uso da tela para base coat de fibra de vidro estão a durabilidade e a estabilidade da fibra de vidro com tratamento álcali resistente, a facilidade para transportar, cortar e aplicar.

+ Conheça a tela para base coat de fibra de vidro álcali resistente comercializada pela Tegape

Tela para base coat premium

A tela para base coat premium é uma tela muito resistente, aplicada para estruturar o base coat.

Devidos à sua alta resistência, a tela para base coat premium é ideal para reforço da argamassa de paredes externas altas (como edifícios, estádios, torres, etc.), de ambientes de desgaste extremo e de paredes, vãos de portas, janelas e em detalhes arquitetônicos.

A tela para base coat premium é leve, fácil de manusear e de instalar. O uso dessa tela amplia a durabilidade e diminui a necessidade de manutenção.

+ Veja a tela para base coat premium comercializada pela Tegape

Fitas para encontro entre as placas de drywall

Fita para drywall

A fita para drywall, aplicada entre as placas de gesso acartonado (drywall), deve estar em conformidade com a NBR 1578:2009.

Utilizada para elaborar o acabamento entre as placas de drywall em paredes e tetos, a fita para drywall deve ser constituída de papel microporoso e microperfurado para facilitar a saída do ar que fica preso sob a fita durante a aplicação, evitando a formação de bolhas.

Para facilitar o posicionamento correto a fita para drywall pode apresentar um vinco no centro, que orienta o alinhamento sobre as duas placas.

+ Conheça a fita para drywall da Tegape Telas

Fita de papel microperfurada premium

A aplicação da fita de papel microperfurada premium proporciona um acabamento de alto padrão devido à textura do papel que ajuda na fixação, ao vinco central que favorece o posicionamento correto e ao número de microfuros que viabiliza a saída do ar que fica sob a fita durante a instalação.

A fita de papel microperfurada premium apresenta um número maior de microfuros que a fita de papel tradicional, possibilitando a criação de um acabamento sem bolhas.]

A instalação da fita de papel microperfurada premium pode ser realizada nas paredes e no teto nos pontos de encontro das chapas de gesso acartonado (drywal).

+ Saiba mais sobre a fita de papel microperfurada premium aqui.

Fita telada para drywall

A fita telada para drywall é elaborada com fios de fibra de vidro entrelaçados que recebem tratamento álcali resistente.

Para facilitar a instalação, a fita telada para drywall é adesiva, possibilitando o posicionamento e a fixação rápida nas emendas das placas e sobre a argamassa para reforço.

Aplicada no encontro das placas de drywall (gesso acartonado) e em paredes de alvenaria, a fita telada para drywall pode ser usada para prevenir e para o conserto de trincas, fissuras e rachaduras ou para o reforço da argamassa ou reboco em pontos específicos.

+ Saiba mais sobre a fita telada para drywall

Fita para encontro entre placas cimentícias

Fita telada para placa cimentícia

A fita telada para placa cimentícia é utilizada para realizar um tratamento de excelente qualidade das juntas das placas cimentícias e para evitar o aparecimento de rachaduras.

Elaborada com fios de fibra de vidro entrelaçados que recebem tratamento para formar uma malha álcali resistente, a fita telada para placa cimentícia é muito aplicada no steel frame para melhorar a aparência e contribuir com a estabilidade nos pontos de encontro das placas cimentícias, placas de EPS, XPS e EFIS.

A fita telada para placa cimentícia é autoadesiva, o que facilita a fixação e o posicionamento sobre as emendas de chapas e sobre a argamassa.

+ Saiba mais sobre a fita telada para placa cimentícia

Fita telada azul

A fita telada azul é produzida com fios de fibra de vidro com tratamento para resistir à alcalinidade da argamassa e do cimento.

Com uma face adesiva que facilita a instalação, a fita telada azul é aplicada para tratar juntas entre placas de cimento ou gesso.

A fita telada azul possui uma malha resistente e de alta qualidade possibilitando a criação de acabamentos mais duráveis e com melhor aparência.

+ Conheça a fita telada azul comercializada pela Tegape

Fita telada para trinca

A fita telada para trinca é elaborada com 30 cm de largura para prevenir e reforçar áreas sujeitas a trincas e rachaduras em paredes de alvenaria e concreto.

Muito aplicada para reforçar a argamassa e a interface entre vigas, pilares e tijolos, a fita telada para trinca proporciona mais resistência ao acabamento nas áreas de encontro entre chapas de cimento em fachadas e finaliza o base coat quando aplicada por cima da fita de 10 cm.

A fita telada para trinca com 30cm possui alta proteção contra a alcalinidade do cimento o que a torna ideal para a aplicação nos diversos sistemas construtivos.

+ Conheça a fita telada para trinca comercializada pela Tegape

Acabamento para canto e borda inferior

Cantoneira PVC com tela de fibra de vidro

A cantoneira em PVC possui proteção UV, é perfurada e reforçada com tela de fibra de vidro álcali resistente para proporcionar um acabamento de alta qualidade.

Aplicada para reforço e proteção de cantos, principalmente em construções secas como steel frame, wood frame e drywall, a cantoneira em PVC possibilita a criação de quinas e cantos alinhados e estruturados.

A cantoneira em PVC é fácil de instalar e pode ser utilizada no acabamento de vãos de portas, janelas, platibandas, quinas e cantos em locais internos, externos, úmidos e secos.

+ Saiba mais sobre a cantoneira em PVC aqui!

Fita de canto para drywall

A fita de canto para drywall foi desenvolvida para o tratamento de quinas e cantos visíveis e expostos a maus tratos.
A estrutura da fita de canto para drywall é formada por uma base de papel com duas fitas contínuas de aço galvanizado e uma dobra central. Essa marcação central facilita o posicionamento correto na emenda entre as placas.

Elaborada com papel microporoso e microperfurado, que facilita a saída do ar preso sob a fita durante a aplicação, a fita de canto para drywall não forma bolhas.

A utilização da fita de canto para drywall possibilita a criação de cantos perfeitos e reforçados.

+ Veja todas as informações técnicas sobre a fita de canto para drywall aqui!

Pingadeira para steel frame

A pingadeira para steel frame é fabricada com PVC e tela de fibra de vidro com tratamento álcali resistente.

Como um elemento de reforço, a pingadeira PVC é utilizada para acabamento da borda inferior da placa cimentícia para evitar quebras e impedir que a umidade se espalhe por capilaridade.

A estrutura da pingadeira com a tela de fibra de vidro e os furos no PVC facilitam a fixação na placa cimentícia.

+ Conheça a pingadeira de PVC comercializada pela Tegape

Isolamento térmico e controle da umidade

Manta térmica para telhado

A manta térmica para telhado foi elaborada com alta tecnologia para permitir que a área coberta respire.

Desenvolvida para uso em telhados e paredes, a manta térmica possui uma superfície de folha aprimorada e uma composição exclusiva de duas camadas com uma face permeável e outra refletiva.

A manta térmica possui um excelente desempenho térmico devido à permeabilidade ao ar e ao vapor que evita que a umidade fique retida, enquanto impede que a água passe para o interior do telhado. Devido a essas características técnicas, a manta térmica pode substituir a membrana hidrófuga nas paredes de steel frame e wood frame.

+ Veja todas as informações técnicas sobre a manta térmica para telhado aqui!

Membrana hidrófuga

A membrana hidrófuga é aplicada para criar uma barreira, protegendo contra a umidade enquanto permite o respiro das paredes.

Formada por três camadas (uma lâmina técnica, uma camada de nãotecido impermeável e uma camada de tecido permeável), a membrana hidrófuga pode ser utilizada na vertical e na horizontal.

A estrutura da membrana hidrófuga permite a passagem do vapor, evitando que a condensação ocorra devido à diferença de temperatura entre os ambientes e entre paredes internas e externas.

A membrana hidrófuga atende perfeitamente os critérios da construção steel frame e wood frame, proporcionando ventilação e vedação em níveis adequados para evitar o acúmulo de umidade e a proliferação de fungos.

+ Saiba mais sobre a membrana hidrófuga

Acabamento final

Papel de parede fibra de vidro

O papel de parede de fibra de vidro é um revestimento para texturizar paredes e ampliar a durabilidade da camada de tinta.

A aplicação do papel de parede de fibra de vidro evita e esconde fissuras, imperfeições e descascamento da pintura.

Esse acabamento é muito resistente, não rasga, não desfia e contribui para evitar o aparecimento do mofo e a proliferação de colônias de fungos e ácaros.

O papel de parede de fibra de vidro é fácil de instalar, é aplicado com cola não tóxica e sem odor.

Uma das grandes vantagens do papel de parede de fibra de vidro é a possibilidade de aplicar até 10 demãos de tinta, sem perder a textura.

Quando pintado com tinta acrílica, o papel de parede de fibra de vidro é 100% lavável, tornando a parede resistente à umidade.

+ Veja todas as possibilidades e vantagens que o papel de parede de fibra de vidro oferece

Padronização dos tamanhos

Muitas medidas do sistema construtivo se repetem. A medida de 1,20 m aparece em todos os componentes, isso acontece devido à modulação da construção seca, que estabelece o módulo de 60 cm ou 40 cm como referência.

Esta modulação, além de padronizar a fabricação dos componentes, orienta o desenvolvimento dos produtos e dos cálculos das construções em steel frame.

Para otimizar o processo de montagem, a construção de steel frame possui perfis metálicos leves a cada 60 cm ou 40 cm distribuindo uniformemente a carga sobre o solo.

Estes perfis, além de cumprirem a função estrutural, serão o suporte das placas que são fixadas sempre nas extremidades para a vedação do painel.

As peças fabricadas com dimensões múltiplas de 60 cm e 40 cm podem ser instaladas em conjunto para formarem toda a estrutura.

Como criar um projeto arquitetônico otimizado para o sistema construtivo steel frame?

Uma das dúvidas mais comuns é sobre o projeto arquitetônico. Como desenvolver um projeto arquitetônico sem saber se a modulação será de 40 cm ou 60 cm?

Quando está sendo criado o projeto arquitetônico para steel frame, ainda não está definido se a modulação dos perfis estruturais será de 40 cm ou 60 cm. Esta informação somente será confirmada após a finalização do projeto estrutural.

Então, para que não exista o retrabalho de redesenho da arquitetura e adequação de medidas, o projeto deve ser criado com uma modulação de 120 cm, que é compatível com a modulação de 60 cm e 40 cm.

Essa medida padrão de 120 cm deve ser utilizada para projetos arquitetônicos para obras horizontais. A modulação vertical tem mais variáveis e detalhes de encaixe das lajes, por isso, não deve seguir o mesmo raciocínio.

O projeto de arquitetura voltado para a construção seca tem características especiais. A principal é seguir a modulação para evitar desperdícios e cortes nos componentes.

O trabalho inicial é projetar sobre a malha. Para uma compatibilização completa o projetista precisa compreender as potencialidades e fragilidades do sistema para que o projeto estrutural não necessite de grandes reforços estruturais que acabam gerando custos adicionais.

Além do ajuste das medidas, o projetista precisa também especificar as chapas de vedação que são sobrepostas em camadas internas e externas e o preenchimento do miolo da parede, lajes e cobertura para que o sistema responda de forma adequada às condições climáticas do local e às exigências do cliente.

O objetivo é buscar a eficiência do sistema, garantindo conforto térmico e acústico, estanqueidade, segurança, durabilidade e a manutenabilidade da edificação.

Um projeto arquitetônico para steel frame gera economia de custos e energia no curto prazo e ao longo da vida da estrutura, além de reduzir o impacto de suas atividades no meio ambiente para o benefício das gerações futuras.





*Fabiani Franzen é arquiteta especializada em projetos arquitetônicos e estruturais de steel frame. Atua nesse segmento há 20 anos criando projetos e prestando consultoria tanto para projetos, quanto para o desenvolvimento de produtos para steel frame. Professora do curso de Steel Frame e pesquisadora de tecnologias inovadoras que reduzem o impacto ambiental.
