Especificações da tela espiral
- Material: fio de poliéster monofilamento
- Espessura do fio: Ø 0,60 mm a Ø 1,00 mm
- Permeabilidade: 300 a 1.200 CFM, conforme trama, espessura do fio e quantidade de fios de enchimento (pinos)
- Fios de enchimento: com ou sem, para ajustar a permeabilidade

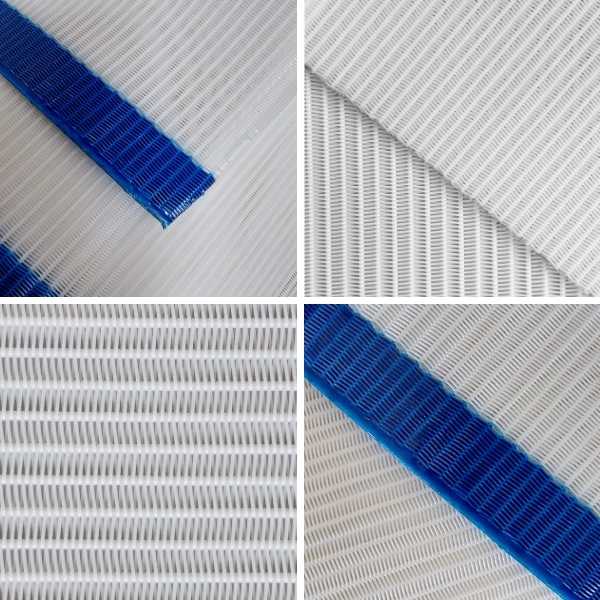

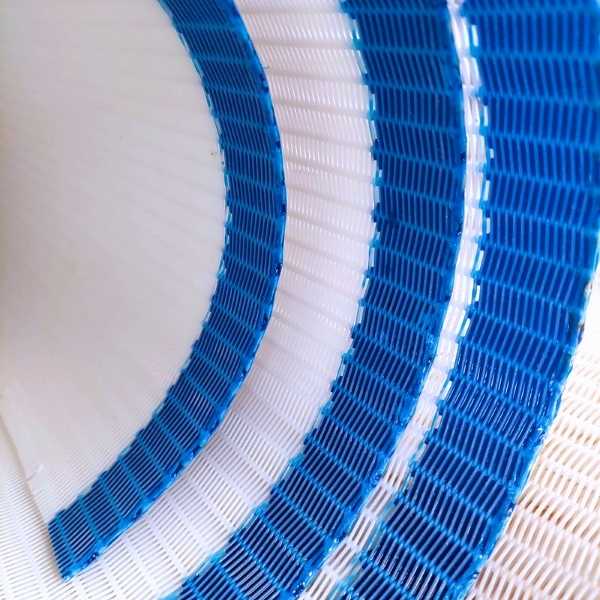

- Acabamento lateral: reforço em resina contra desfiamento, ou conforme especificação
- Fechamento (emenda): pino de junção em poliéster com guia de aço inox, ou conforme especificação
- Dimensões: sob medida
- Formas de fornecimento: tela pronta com acabamento, tela sem acabamento, ou fio monofilamento e pinos de poliéster para confecção própria.
Como a tela espiral funciona

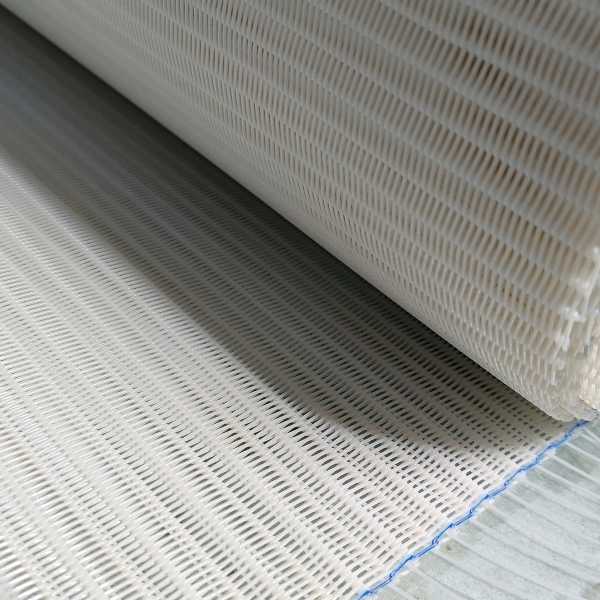

As espirais de monofilamento são encaixadas umas nas outras e travadas por pinos, formando uma tela de estrutura aberta e regular. A água e o ar atravessam a malha com facilidade, enquanto os sólidos ficam retidos ou são transportados sobre a superfície. A permeabilidade pode ser ajustada com a espessura do fio e com a inserção de fios de enchimento: mais enchimento fecha a malha e reduz o escoamento, o que ajuda a reter partículas finas.
Por ser uma tela com junção por pinos, a tela espiral também tende a facilitar o reparo localizado e a substituição de trechos.
Tela espiral para mesa adensadora de lodo
Na mesa adensadora de lodo, o lodo diluído, já misturado ao polímero floculante, é distribuído sobre a tela em movimento. A água livre escoa por gravidade através da malha e os flocos permanecem sobre a tela, avançando até a descarga com concentração de sólidos maior. Esse adensamento reduz o volume de lodo que segue para a etapa de desaguamento.
Para esse uso, a tela precisa equilibrar drenagem livre e retenção de flocos. Malha aberta demais deixa escapar sólidos no filtrado. Malha fechada demais drena devagar e pode provocar acúmulo ou transbordamento de lodo sobre a esteira. A escolha da permeabilidade correta, com ou sem fios de enchimento, depende do tipo de lodo, da concentração de entrada, do polímero utilizado e da velocidade da esteira.
Tela espiral para prensa desaguadora de lodo (belt press)
Na prensa desaguadora de esteira, o lodo adensado e condicionado passa por uma zona de gravidade e depois é comprimido entre duas telas, sob pressão crescente. A água é removida e o lodo sai como torta, mais seca e mais fácil de transportar e destinar.
A tela espiral para prensa desaguadora trabalha sob tração contínua, pressão, abrasão e lavagem frequente. Sua estabilidade dimensional ajuda a manter o alinhamento da esteira, e a estrutura aberta favorece o escoamento do filtrado. O reforço lateral em resina protege as bordas contra desfiamento, e o fechamento com pino de junção facilita a instalação e a troca.
Fornecemos telas para os mais diversos modelos de prensa, sob medida, incluindo o par superior e inferior quando necessário. Para dimensionar corretamente, informe o fabricante e o modelo do equipamento, o comprimento e a largura úteis, o tipo de lodo e a tela que está em uso.
Aplicações da tela espiral em diversos segmentos industriais
- Gestão de resíduos, ETE e ETA: Mesa adensadora de lodo, prensa desaguadora de lodo (belt press), filtro prensa de esteirae desaguamento de lodos industriais e sanitários.
- Sucroenergético: Filtração e recuperação de caldo em filtros de esteira e a vácuoe e lavagem de cinzas e filtração de fuligem.
- Papel e celulose: Secagem de papel e celulose (tela secadora).
- Mineração e siderurgia: Filtração e recuperação de minérios, filtração de lamas em siderúrgicas, filtro rotativo a vácuo de tambor (Scraper, Belt e Horizontal).
- Alimentício: Prensagem de frutas para extração de suco e polpa e separação de sólidos e líquidos.
- Têxtil: Entrada e saída de secadores têxteis.
Vantagens
- Estabilidade dimensional e alinhamento regular da esteira
- Alta resistência à tração e à abrasão
- Drenagem eficiente, com permeabilidade ajustável
- Facilidade de limpeza e baixa manutenção
- Possibilidade de reparo localizado
- Fabricação sob medida, a partir de amostra ou especificação
- Fabricante do fio: controle sobre a matéria-prima e disponibilidade de fio e pinos avulsos
Qual a diferença entre a tela da mesa adensadora e a da prensa desaguadora?
A mesa adensadora trabalha só por gravidade, então a prioridade é drenagem livre e retenção de flocos. A prensa submete a tela a pressão e tração, então pesam mais a resistência mecânica, o alinhamento e a liberação da torta. A permeabilidade e a construção costumam ser diferentes em cada caso.
Como escolher a permeabilidade ideal?
Depende do tipo de lodo, da concentração de sólidos, do polímero e da velocidade do equipamento. Filtrado turvo indica malha aberta demais. Drenagem lenta ou transbordamento indica malha fechada ou colmatada. Nossa equipe ajuda a dimensionar.
O que significam os fios de enchimento (pinos)?
São fios inseridos no interior das espirais que fecham a malha. Quanto mais fios, menor a permeabilidade e maior a retenção de partículas finas.
Por que a tela entope (colmata) e como evitar?
As causas mais comuns são lavagem insuficiente, excesso de polímero, óleos e graxas e acúmulo de finos. Bicos de lavagem limpos e com pressão adequada ajudam a prolongar a vida útil.
A tela espiral suporta produtos químicos e temperatura?
O poliéster resiste bem a muitos agentes, mas tem limites em meios fortemente alcalinos, vapor e água muito quente. Informe pH, temperatura e produtos do processo para validarmos a indicação.
Posso comprar o fio e os pinos para confeccionar ou reparar minha própria tela?
Sim. A Tegape fabrica o fio monofilamento de poliéster e fornece os pinos de poliéster.
O que informar para pedir orçamento?
Fabricante e modelo do equipamento, comprimento e largura, tipo de aplicação ou lodo, permeabilidade atual (se conhecida), tipo de acabamento e fechamento, quantidade (par ou unidade) e, se possível, uma foto ou amostra.
